วิธีเลือกสายเคเบิลทำความร้อนสำหรับพื้นที่อันตราย: ตัวนำโซน, T-Class และปลอกหุ้ม

คุณสามารถจำกัดการตัดสินใจเกี่ยวกับสายเคเบิลทำความร้อนในพื้นที่อันตรายได้เกือบทุกคำถามให้เหลือเพียงคำถามสี่ข้อ ได้แก่ ประเภทพื้นที่ที่อนุญาต สายเคเบิลต้องอยู่ภายใต้อุณหภูมิระดับใด หน้าที่ที่ต้องปฏิบัติ และส่วนปลายและส่วนควบคุมได้รับการอนุมัติแบบเดียวกันกับสายเคเบิลหรือไม่ ตอบคำถามตามลำดับนั้น และโดยปกติแล้วรายชื่อผู้เข้ารอบจะเหลือผู้สมัครสองหรือสามคน

ท่อคอนเดนเสทขนาด 6 นิ้วช่วยชี้ประเด็น โดยต้องมีอุณหภูมิรักษาไว้ที่ 80 °C มีไอน้ำออก 150 °C ปีละสองครั้ง ตั้งอยู่ในพื้นที่โซน 1 ที่มีกลุ่มก๊าซ IIB และชั้น T3 และวิ่งได้ 320 ม. เปลี่ยนข้อเท็จจริงหนึ่งข้อแล้วคำตอบก็เปลี่ยนไป เพิ่มไอน้ำออกเป็น 200 °C และสายเคเบิลหุ้มฉนวนแร่กลายเป็นทางเลือกเดียวที่ปลอดภัย ยืดระยะการวิ่งให้ถึง 3 กม. แล้ว Skin-Effect Tracing ก็เริ่มแข่งขันกัน

การตัดสินใจสี่ประการตามลำดับที่สำคัญ

ใช้ตัวกรองทั้งสี่นี้ก่อนที่คุณจะเปิดแค็ตตาล็อก เนื่องจากตัวกรองแต่ละตัวจะลบตัวเลือกแทนที่จะเพิ่มเข้าไป

1. การจำแนกพื้นที่และกลุ่มก๊าซหรือฝุ่น โซน 1, โซน 2, กลุ่ม และระดับฝุ่นจะตัดสินว่าสามารถติดตั้งอะไรได้บ้าง
2. ระดับอุณหภูมิและอุณหภูมิกระบวนการสูงสุด นี่เป็นการตั้งค่าเพดานอุณหภูมิพื้นผิวสำหรับปลอกสายเคเบิล ไม่ใช่เฉพาะท่อเท่านั้น
3. หน้าที่. รักษาอุณหภูมิ ขนาดท่อ ฉนวน สภาพแวดล้อม แรงดันไฟฟ้า และความยาวในการใช้งาน กำหนดวัตต์ต่อเมตรที่คุณต้องการจริงๆ
4. ฮาร์ดแวร์ระบบ สายนำเย็น กล่องรวมสัญญาณ เทอร์โมสแตท เซ็นเซอร์ และการป้องกันความผิดปกติของกราวด์จะตัดสินว่าการอนุมัติจะคงอยู่ต่อไปจากการติดตั้งหรือไม่

กลับคำสั่งแล้วคุณจะพบกับความล้มเหลวของโปรเจ็กต์แบบคลาสสิก: สายเคเบิลที่ซื้อมาในราคา จากนั้นต้องออกแบบใหม่หกสัปดาห์ก่อนเริ่มต้นใช้งาน เนื่องจากกล่องรวมสัญญาณเป็นแบบ IP66 แทนที่จะเป็น Ex e

ขั้นตอนที่ 1: อ่านการจำแนกพื้นที่และระดับอุณหภูมิร่วมกัน

โซนและแผนกอธิบายความเสี่ยงเดียวกันโดยใช้เอกสารต่างกัน

แนวทางปฏิบัติของ IEC และ ATEX แบ่งโรงงานออกเป็นโซน ในขณะที่อเมริกาเหนือใช้การแบ่งส่วน โซน 1 โดยกว้างเท่ากับ คลาส I ดิวิชั่น 1 และโซน 2 เท่ากับ Division 2 ผลลัพธ์ในทางปฏิบัตินั้นง่ายมาก: สายเคเบิลที่ได้รับการรับรองสำหรับ Division 2 จะไม่เป็นไปตามข้อกำหนดของ โซน 1 แม้ว่าคำอธิบายทั้งสองจะฟังดูใช้แทนกันได้ในเอกสารประกวดราคาก็ตาม

ระดับอุณหภูมิเป็นขีดจำกัดพื้นผิว ไม่ใช่ระดับผลิตภัณฑ์

ระดับอุณหภูมิของก๊าซหรือฝุ่นปัจจุบันจำกัดอุณหภูมิพื้นผิวของทุกสิ่งที่ติดตั้งภายในพื้นที่: 450 °C สำหรับ T1, 300 °C สำหรับ T2, 200 °C สำหรับ T3, 135 °C สำหรับ T4, 100 °C สำหรับ T5 และ 85 °C สำหรับ T6 อุณหภูมิของปลอกจะถูกกำหนดโดยขึ้นอยู่กับว่าสิ่งใดร้อนกว่า ของเหลวในกระบวนการหรือเอาท์พุตของสายเคเบิล และนั่นคือจุดที่โปรเจ็กต์ส่วนใหญ่ถูกจับได้

• เส้น 100 °C ในพื้นที่ T4 (135 °C) เหลือพื้นที่ส่วนหัวเพียง 35 °C
• รอบการพ่นไอน้ำที่ 150 °C จะตัดสายเคเบิลพิกัด T5 หรือ T6 ออก
• การออกแบบที่มีการควบคุม ซึ่งเทอร์โมสตัทหรือลิมิตเตอร์จะหยุดสายเคเบิลให้ถึงระดับสูงสุด มักเป็นวิธีเดียวที่จะรักษาสายเคเบิลเอาท์พุตสูงให้อยู่ในระดับอุณหภูมิต่ำ

สำหรับโหมดความล้มเหลวที่การรับรองเพียงอย่างเดียวไม่สามารถป้องกันได้ โปรดอ่านหมายเหตุของเราที่ สายเคเบิลทำความร้อนแบบควบคุมตัวเองปลอดภัยสำหรับใช้ในพื้นที่อันตรายหรือไม่ .

ขั้นตอนที่ 2: จับคู่ตระกูลเคเบิลกับหน้าที่

สำหรับงานท่อโซน 1 ส่วนใหญ่ที่อุณหภูมิต่ำกว่า 150 °C เทปควบคุมตัวเองหรือเทปจำกัดกำลังคือคำตอบที่เป็นไปตามข้อกำหนดที่ถูกที่สุด เหนือสิ่งอื่นใดหรือบริเวณที่บรรยากาศโจมตีโพลีเมอร์ สายเคเบิลหุ้มฉนวนแร่ก็ชนะ บนท่อส่งน้ำมันที่มีความยาวหลายกิโลเมตร การติดตามผลกระทบที่ผิวหนังเป็นทางเลือกเดียวที่ใช้งานได้จริง

สายเคเบิลจำกัดกำลังไฟ เช่น ซีรีส์ ACCCT อยู่ระหว่างปลายสุดสองขั้ว: เอาต์พุตมีความเสถียรมากกว่าเทปควบคุมตัวเองมาก และยังสามารถตัดให้ยาวได้ที่ไซต์งาน ซึ่งมีความสำคัญเมื่อมีการดัดแปลงสายไฟระหว่างการก่อสร้าง

สายเคเบิลติดตามความร้อนจำกัดกำลังไฟฟ้า ACC-CT สำหรับสายการผลิต เอาต์พุตจำกัดกำลังที่เสถียร ความยืดหยุ่นในการตัดตามความยาวภาคสนาม และแจ็คเก็ตทนสารเคมีเหมาะกับการบำรุงรักษาอุณหภูมิกระบวนการและการป้องกันน้ำค้างแข็งบนสายการผลิตที่ดัดแปลง ดูผลิตภัณฑ์ →

สายเคเบิลหุ้มฉนวนแร่เป็นทางเลือกแรกที่มักจะกลายเป็นตัวเลือกแรกสำหรับสายที่ร้อนหรือสัมผัสทางกลไก เนื่องจากทนทานต่ออุณหภูมิของปลอกหุ้มที่ไม่มีโพลีเมอร์ไม่สามารถเข้าถึงได้ และปลอกโลหะก็ให้การปกป้องทางกลอย่างแท้จริงแก่ตัวนำ

ขั้นตอนที่ 3: คำถามเกี่ยวกับปลอก ถักเปีย และการกัดกร่อน

แจ็คเก็ตโพลีเมอร์ไม่สามารถใช้แทนกันได้

แจ็คเก็ต PVC มาตรฐานมีการป้องกันน้ำค้างแข็งในบ้าน ไม่ใช่ในหน่วยกระบวนการ เสื้อแจ็กเก็ตฟลูออโรโพลีเมอร์ทนทานต่อไฮโดรคาร์บอนและตัวทำละลายส่วนใหญ่ แต่ยังคงอ่อนตัวลงที่อุณหภูมิสูง และอะโรเมติกส์บางชนิดจะแทรกซึมเข้าไปตลอดอายุการใช้งานหลายปี

เปลือกโลหะมีอยู่เนื่องจากบรรยากาศบางบรรยากาศกินโพลีเมอร์

แพลตฟอร์มนอกชายฝั่ง พื้นที่น้ำหล่อเย็นที่อุดมด้วยคลอไรด์ และบริการที่มีฤทธิ์เปรี้ยวจะทำลายถักเปียสแตนเลสอย่างรวดเร็ว ซึ่งเป็นเหตุผลว่าทำไมจึงมีปลอกโลหะผสม 825 สำหรับข้อกำหนดจำเพาะที่มีคลอไรด์จำกัด ตัวเลือกปลอกคือการตัดสินใจเกี่ยวกับการกัดกร่อน ไม่ใช่การตัดสินใจทางการตลาด

สายเคเบิลทำความร้อนหุ้มฉนวนแร่อัลลอยด์ 825 สำหรับพื้นที่อันตราย การติดตามความร้อน MI ที่ทนต่อการกัดกร่อนสำหรับการป้องกันการเยือกแข็งที่อุณหภูมิสูงและการบำรุงรักษาอุณหภูมิในบริการนอกชายฝั่ง น้ำมัน ก๊าซ เคมี และพลังงานที่อุดมด้วยคลอไรด์ ดูผลิตภัณฑ์ →

ขั้นตอนที่ 4: การยุติ การควบคุม และการป้องกันข้อผิดพลาดกราวด์

ใบรับรองพื้นที่อันตรายของสายเคเบิลจะหยุดที่สายเย็น ไม่ว่าตะกั่วเย็นจะตกลงไปที่ใดจะต้องมีโซน กลุ่มก๊าซ และระดับอุณหภูมิเดียวกัน หรือการติดตั้งนั้นไม่เป็นไปตามข้อกำหนด ไม่ว่าสายเคเบิลจะดีแค่ไหนก็ตาม

• กล่องรวมสัญญาณในรุ่น Ex e หรือ Ex d พร้อมเคเบิลแกลนด์ที่ผ่านการรับรองซึ่งตรงกับเส้นผ่านศูนย์กลางของสายเคเบิล
• เทอร์โมสแตทในพื้นที่อันตราย ไม่ว่าจะเป็นชนิดเหนี่ยวนำไปป์ไลน์หรือการตรวจจับพื้นผิว ดังนั้นวงจรจึงเปิดโหลดแทนที่จะใช้การคาดเดาโดยรอบ
• เซ็นเซอร์วัดอุณหภูมิที่ได้รับการรับรองจากอดีต ช่วง MMP-PT100Ex ตรวจวัดได้ถึง 482 °C ซึ่งครอบคลุมหน้าที่การติดตามไอน้ำออกและอุณหภูมิสูง
• การป้องกันข้อผิดพลาดกราวด์ในทุกสาขา แนวทางปฏิบัติ IEC และ NEC 427.22 คาดหวังไว้ทั้งคู่ และ 30 mA เป็นระดับทริปทั่วไป

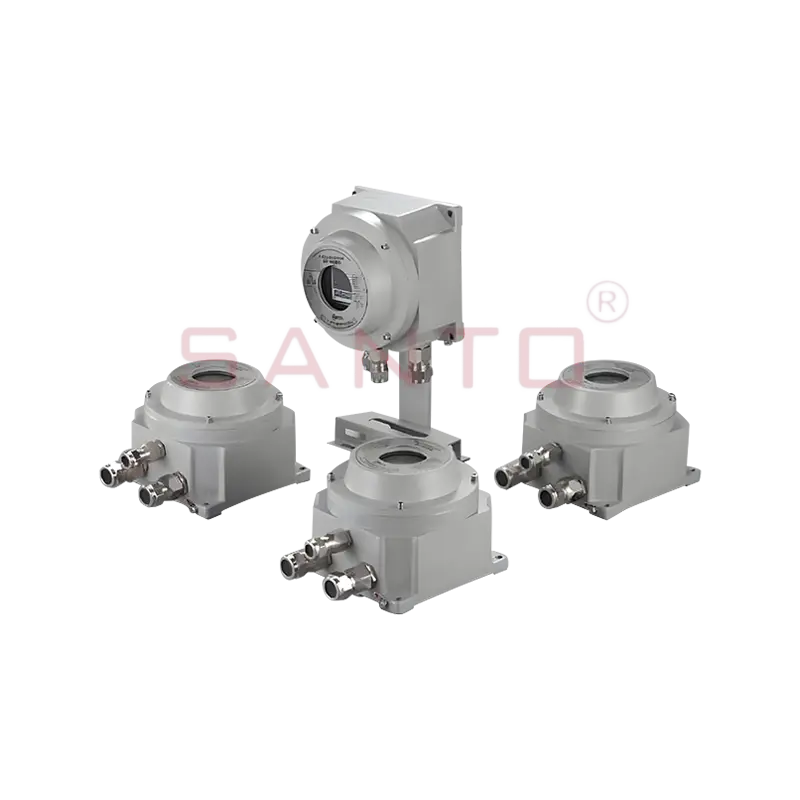

HDBK-WK เครื่องควบคุมอุณหภูมิป้องกันการระเบิดสำหรับการติดตามความร้อนด้วยไฟฟ้า อุปกรณ์เสริมควบคุมอุณหภูมิเทอร์มินัลอัจฉริยะที่ใช้แทนเทอร์โมสแตทเชิงกล พร้อมฟังก์ชันการป้องกัน คำเตือน การตรวจสอบ และการสื่อสารสำหรับระบบติดตามไฟฟ้า ดูผลิตภัณฑ์ →

การตรวจสอบการใช้งานและการบำรุงรักษาที่ตรวจพบปัญหาที่แท้จริง

เช็คสี่ฉบับจะชำระค่าใช้จ่ายภายในปีแรกของการดำเนินงาน และการข้ามเช็คจะทำให้การออกแบบที่ปลอดภัยกลายเป็นการติดตั้งที่ไม่ปลอดภัยได้อย่างไร

• วัดความต้านทานของฉนวนบนทุกวงจรที่ 500 VDC ก่อนปิดฉนวน และวัดอีกครั้งก่อนจ่ายไฟ
• ดำเนินการสำรวจด้วยความร้อนภายใต้ภาระเมื่อสายการผลิตมีเสถียรภาพแล้ว พร้อมจ่ายไฟสายเคเบิลและอยู่ที่อุณหภูมิกระบวนการปกติ
• ตรวจสอบระดับอุณหภูมิอีกครั้งทุกครั้งที่อุณหภูมิกระบวนการหรือผลิตภัณฑ์เปลี่ยนแปลง สายเคเบิลที่รองรับอุณหภูมิ 90 °C อาจไม่อยู่ที่ 140 °C
• ตรวจสอบกล่องรวมสัญญาณเพื่อดูความชื้นทุกครั้งที่ปิดเครื่อง และเก็บแบบร่างที่สร้างขึ้นเพื่อแสดงเส้นทางการติดตาม

คำถามที่พบบ่อย

สายเคเบิลแบบควบคุมตัวเองสามารถใช้ในโซน 1 ได้หรือไม่

ใช่ เมื่อมีใบรับรองพื้นที่อันตรายที่ถูกต้อง และอุณหภูมิของฝักจะอยู่ภายในระดับอุณหภูมิของพื้นที่ ตัวสายเคเบิลนั้นไม่ค่อยมีปัญหา การยุติมักจะเป็น

พื้นที่อันตรายจำเป็นต้องมีเทอร์โมสตัทเสมอหรือไม่?

ไม่ ในโซน 2 ที่มีอุณหภูมิรักษาต่ำ สายเคเบิลแบบควบคุมตัวเองและกล่องรวมสัญญาณที่ได้รับอนุมัติมักจะเพียงพอ ในโซน 1 ที่มีความหนาแน่นของพลังงานสูง เทอร์โมสแตทหรือลิมิตเตอร์คือสิ่งที่ทำให้พิกัด T ใช้งานได้

สายเคเบิลหุ้มฉนวนแร่สามารถตัดให้ยาวที่ไซต์งานได้หรือไม่

โดยทั่วไปไม่มี สายเคเบิล MI มีจำหน่ายตามความยาวจากโรงงานพร้อมขั้วต่อแบบปิดผนึก ดังนั้นการสั่งซื้อความยาวที่เหมาะสมจึงเป็นงานออกแบบ ไม่ใช่รายละเอียดการติดตั้ง

จะเกิดอะไรขึ้นหากอุณหภูมิของกระบวนการเพิ่มขึ้นหลังการทดสอบเดินเครื่อง?

ดำเนินการตรวจสอบระดับอุณหภูมิอีกครั้งทันที อุณหภูมิสายไฟที่เพิ่มขึ้น 30 °C อาจทำให้การติดตั้งที่เป็นไปตามข้อกำหนดอยู่นอกระดับ T และการยึดอาจเป็นตระกูลสายเคเบิลที่แตกต่างกัน แทนที่จะเป็นเทอร์โมสตัทอื่น

หากคุณมีแบบร่างการจำแนกพื้นที่ ขนาดของเส้น รายละเอียดฉนวน และอุณหภูมิที่ต้องการ การเลือกจะกลายเป็นแบบฝึกหัดทางวิศวกรรมสั้นๆ แทนการอภิปราย ส่งสินค้าทั้งสี่รายการนั้นให้กับวิศวกรของเราผ่านทาง หน้าการติดต่อ และเราจะกลับมาพร้อมกับตระกูลสายเคเบิล ความหนาแน่นของพลังงาน และฮาร์ดแวร์ Ex-rated ที่เข้ากัน
