สายพานทำความร้อนถังคืออะไรและทำงานอย่างไร คู่มืออุตสาหกรรมฉบับสมบูรณ์

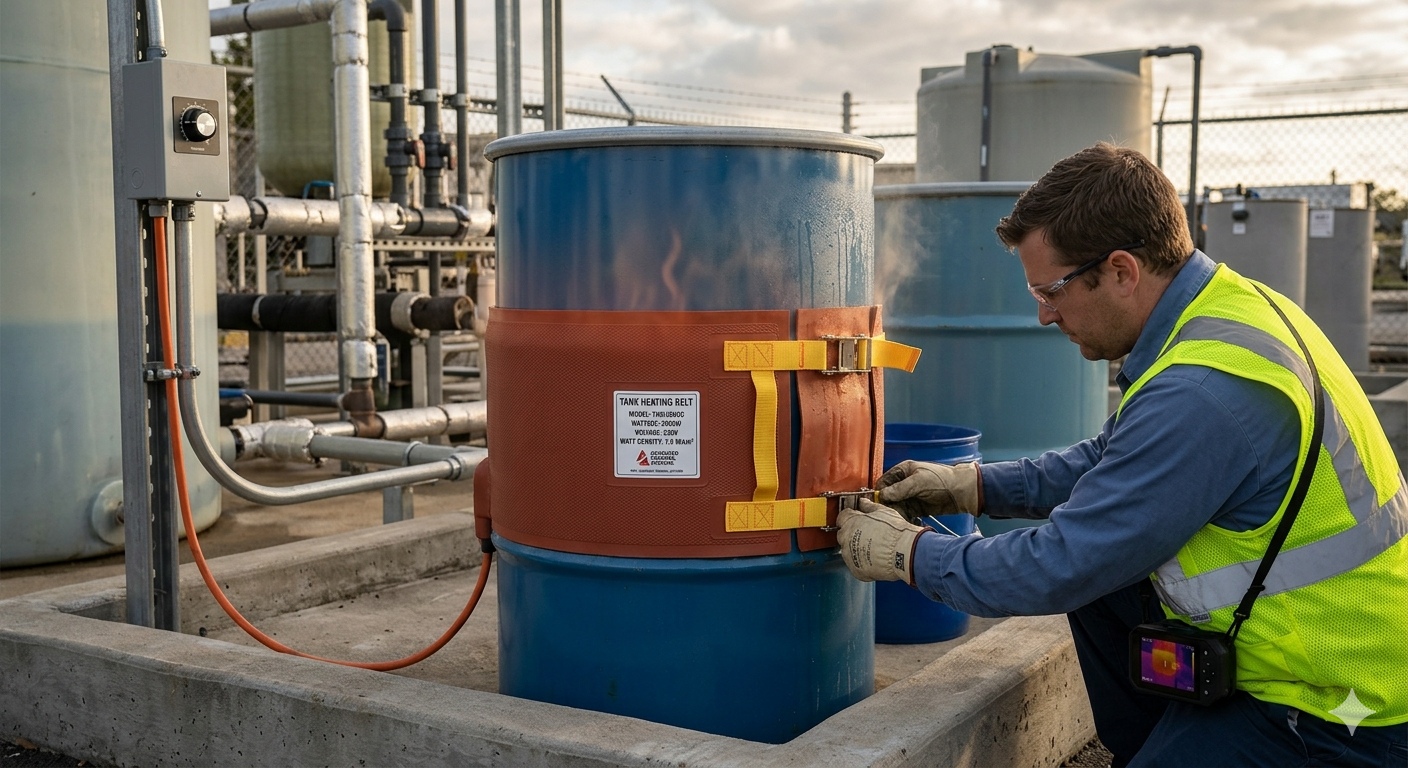

ก เข็มขัดทำความร้อนถัง เป็นองค์ประกอบความร้อนที่ยืดหยุ่นและขับเคลื่อนด้วยไฟฟ้าซึ่งพันรอบด้านนอกของถัง ถัง หรือภาชนะเพื่อรักษาหรือเพิ่มอุณหภูมิของสิ่งที่อยู่ภายใน ป้องกันไม่ให้ของเหลวที่มีความหนืดแข็งตัว ปกป้องวัสดุที่ไวต่ออุณหภูมิจากการแช่แข็ง และรับประกันสภาวะกระบวนการที่สม่ำเสมอโดยไม่ต้องถอดหรือถ่ายโอนเนื้อหา ใช้กับอุตสาหกรรมน้ำมันและก๊าซ การแปรรูปทางเคมี การผลิตอาหารและการบำบัดน้ำ สายพานทำความร้อนถังส่งพลังงานความร้อนเป้าหมายโดยตรงผ่านผนังถัง โดยมีความหนาแน่นวัตต์โดยทั่วไปอยู่ระหว่าง 0.5 ถึง 5 วัตต์/นิ้ว² ขึ้นอยู่กับข้อกำหนดการใช้งาน

สายพานทำความร้อนถังทำงานอย่างไร กลไกหลัก

ก tank heating belt works by converting electrical energy into thermal energy through resistive heating elements embedded within a flexible insulating jacket, then conducting that heat through direct contact with the tank surface and into the contents.

หลักการทำงานตรงไปตรงมา: เมื่อกระแสสลับหรือกระแสตรงไหลผ่านลวดต้านทานหรือส่วนประกอบฟิล์มภายในสายพาน ความต้านทานไฟฟ้าจะทำให้เกิดความร้อน ซึ่งเป็นปรากฏการณ์ที่ควบคุมโดยกฎของจูล (P = I²R) ความร้อนนี้ถ่ายเทอย่างเป็นสื่อกระแสไฟฟ้าผ่านพื้นผิวสัมผัสของสายพานไปยังผนังถัง จากนั้นจึงไหลเข้าสู่ของเหลวหรือวัสดุที่อยู่ภายใน

อุตสาหกรรมมากที่สุด สายพานทำความร้อนถัง ประกอบด้วยชั้นการทำงานสี่ชั้น:

• ชั้นองค์ประกอบความร้อน: แกนต้านทาน ซึ่งโดยทั่วไปคือลวดนิกโครม (NiCr) เทปทำความร้อนคาร์บอนไฟเบอร์ หรือองค์ประกอบฟอยล์แกะสลัก ซึ่งจะสร้างความร้อนเมื่อมีพลังงาน ความต้านทานขององค์ประกอบได้รับการปรับเทียบที่การผลิตเพื่อสร้างความหนาแน่นวัตต์เฉพาะทั่วทั้งพื้นที่ผิวที่ทำงานของสายพาน
• ชั้นสัมผัสภายใน: ก thermally conductive, electrically insulating material (commonly silicone rubber or PTFE) that maximizes heat transfer to the tank surface while preventing electrical continuity between the element and the vessel.
• แจ็คเก็ตฉนวนด้านนอก: ฉนวนไฟเบอร์กลาส โฟมซิลิโคน หรือขนแร่ที่ช่วยลดการสูญเสียความร้อนสู่สิ่งแวดล้อม ปรับปรุงประสิทธิภาพการใช้พลังงานโดยการนำความร้อนส่วนใหญ่ที่เกิดขึ้นเข้ามาด้านในไปยังถัง
• เปลือกป้องกันด้านนอก: ก durable covering of woven fiberglass, stainless steel braid, or high-temperature silicone rubber that protects the assembly from mechanical damage, chemicals, and moisture ingress.

การควบคุมอุณหภูมิทำได้โดยใช้เทอร์โมสตัทแบบรวมหรือภายนอกที่จะเปิดและปิดสายพานเพื่อรักษาอุณหภูมิที่ตั้งไว้ ระบบขั้นสูงใช้ตัวควบคุม PID (สัดส่วน-ปริพันธ์-อนุพันธ์) ที่มอดูเลตกำลังส่งออกอย่างต่อเนื่อง โดยรักษาอุณหภูมิให้อยู่ภายใน ±1–2°C ของจุดที่ตั้งไว้ แม้ว่าสภาพแวดล้อมจะผันผวนก็ตาม

ประเภทของสายพานทำความร้อนถัง: การออกแบบใดที่เหมาะกับการใช้งานของคุณ

สายพานทำความร้อนของถังผลิตขึ้นในการออกแบบที่แตกต่างกันหลายแบบ โดยแต่ละแบบได้รับการปรับให้เหมาะสมสำหรับช่วงอุณหภูมิเฉพาะ รูปทรงของถัง และสภาพแวดล้อมการติดตั้ง

1. สายพานทำความร้อนยางซิลิโคน

สายพานทำความร้อนถังยางซิลิโคนเป็นประเภทที่ใช้กันอย่างแพร่หลายสำหรับงานอุตสาหกรรมและห้องปฏิบัติการทั่วไป ประกอบด้วยองค์ประกอบฟอยล์สลักหรือลวดต้านทานที่ห่อหุ้มระหว่างชั้นของยางซิลิโคนคุณภาพสูง ข้อได้เปรียบที่สำคัญ ได้แก่ ความยืดหยุ่นที่ดีเยี่ยม (ยึดติดแน่นกับพื้นผิวภาชนะทรงกระบอก ทรงกรวย หรือไม่สม่ำเสมอ) ความต้านทานต่ออุณหภูมิตั้งแต่ -60°C ถึง 230°ซ และความต้านทานโดยธรรมชาติต่อความชื้น โอโซน และสารเคมีหลายชนิด ความหนาแน่นวัตต์มาตรฐานมีตั้งแต่ 0.3 ถึง 2.5 วัตต์/ซม.² . สายพานซิลิโคนมีจำหน่ายในขนาดมาตรฐานสำหรับเส้นผ่านศูนย์กลางของดรัมทั่วไปและเส้นผ่านศูนย์กลาง IBC (คอนเทนเนอร์ขนาดกลาง) รวมถึงการกำหนดค่าแบบกำหนดเองสำหรับเรือที่ไม่ได้มาตรฐาน

2. สายพานทำความร้อนลวดต้านทานไฟเบอร์กลาสหุ้มฉนวน

สายพานเหล่านี้ใช้ลวดต้านทานนิกโครมหรือ Kanthal ที่ทอหรือพันภายในโครงใส่ผ้าไฟเบอร์กลาส จากนั้นหุ้มด้วยชั้นฉนวนเพิ่มเติม ได้รับการออกแบบมาเพื่อให้มีอุณหภูมิคงที่สูงขึ้น — ทำงานได้ต่อเนื่องสูงสุด 450°ซ ในรุ่นเกรดอุตสาหกรรม — ทำให้เหมาะสำหรับน้ำมันดิน บิทูเมน เรซิน และน้ำมันดิบหนักที่ยางซิลิโคนถูกความร้อนล้นหลาม ข้อเสียเปรียบคือความยืดหยุ่นลดลงเมื่อเทียบกับสายพานซิลิโคน สายพานไฟเบอร์กลาสเหมาะกว่ากับภาชนะทรงกระบอกคงที่ซึ่งสามารถดึงและยึดสายพานอย่างถาวรได้

3. เครื่องทำความร้อนแบบหุ้มฉนวนแร่ (MI)

แถบทำความร้อนถังหุ้มฉนวนแร่ใช้ส่วนประกอบลวดต้านทานที่ล้อมรอบด้วยผงแมกนีเซียมออกไซด์ (MgO) อัดแน่นภายในปลอกสแตนเลส ซึ่งเป็นโครงสร้างที่ยืมมาจากเครื่องทำความร้อนแบบจุ่มอุตสาหกรรม การออกแบบนี้ทำให้มีความหนาแน่นของวัตต์สูงสุด (ไม่เกิน 8 วัตต์/ซม.² ) และอุณหภูมิสูงสุด (สูงถึง 700°ซ) แต่ต้องเสียสละความยืดหยุ่น เครื่องทำความร้อนแบบวง MI เป็นเครื่องกึ่งแข็งและได้รับการออกแบบสำหรับการจับยึดโดยตรงกับด้านนอกของถังทรงกระบอกในการใช้งานกระบวนการปิโตรเคมีและอุณหภูมิสูง

4. สายพานทำความร้อนแบบควบคุมตัวเอง (เทคโนโลยี PTC)

สายพานทำความร้อนแบบควบคุมตัวเอง (PTC — ค่าสัมประสิทธิ์อุณหภูมิเชิงบวก) ใช้แกนโพลีเมอร์นำไฟฟ้าซึ่งมีความต้านทานไฟฟ้าเพิ่มขึ้นแบบทวีคูณเมื่ออุณหภูมิสูงขึ้น ซึ่งหมายความว่าสายพานจะลดกำลังที่ส่งออกโดยอัตโนมัติเมื่อเข้าใกล้อุณหภูมิเป้าหมาย ซึ่งช่วยลดความเสี่ยงที่จะเกิดความร้อนสูงเกินไปโดยไม่ต้องใช้เทอร์โมสตัทภายนอก พีทีซี สายพานทำความร้อนถัง มีประโยชน์อย่างยิ่งสำหรับการใช้งานป้องกันการแช่แข็ง เช่น ถังเก็บน้ำกลางแจ้ง การจัดเก็บสารเคมีในสภาพอากาศหนาวเย็น และการติดตั้งระยะไกลซึ่งการตรวจสอบเทอร์โมสตัทอย่างต่อเนื่องไม่สามารถทำได้ อุณหภูมิการทำงานสูงสุดสำหรับสายพาน PTC โดยทั่วไปจะถูกจำกัดอยู่ที่ 65–85°ซ ทำให้ไม่เหมาะสำหรับการทำความร้อนในกระบวนการที่อุณหภูมิสูง

5. แจ็คเก็ตทำความร้อน IBC และดรัม

โซลูชันการทำความร้อนรูปแบบขนาดใหญ่กว่าซึ่งออกแบบมาโดยเฉพาะสำหรับถังขนาด 200 ลิตรและ IBC ขนาด 1,000 ลิตร โดยแจ็คเก็ตทำความร้อน IBC นั้นเป็นเข็มขัดทำความร้อนแบบเต็มเส้นรอบวงพร้อมฉนวนในตัวที่พันทั้งตัวทรงกระบอกของภาชนะ โดยเชื่อมต่อกับปลั๊กและคอนเนคเตอร์อุตสาหกรรม และโดยทั่วไปจะมีเทอร์โมสตัทในตัวพร้อมช่วงการตั้งค่าที่ปรับได้ที่ 20–80°ซ โดยทั่วไปแล้ว แจ็คเก็ตทำความร้อน IBC ขนาด 1,000 ลิตรมาตรฐานจะดึงออกมา 1,500 ถึง 3,000 วัตต์ และสามารถเพิ่มอุณหภูมิจาก 5°C เป็น 40°C ได้ใน 4-8 ชั่วโมง ขึ้นอยู่กับคุณภาพของฉนวนและอุณหภูมิโดยรอบ

เปรียบเทียบประเภทสายพานทำความร้อนถัง: สรุปประสิทธิภาพ

การเลือกสายพานทำความร้อนถังที่เหมาะสมจำเป็นต้องจับคู่เทคโนโลยีทำความร้อนกับอุณหภูมิเป้าหมาย ข้อกำหนดความหนาแน่นของวัตต์ รูปทรงของถัง และการจำแนกความปลอดภัยของสภาพแวดล้อมการติดตั้ง

ตารางที่ 1: การเปรียบเทียบสายพานทำความร้อนถังหลักทั้งห้าประเภทตามอุณหภูมิการทำงานสูงสุด ความหนาแน่นของวัตต์ ความยืดหยุ่น ความสามารถในการควบคุมตนเอง และความเหมาะสมในการใช้งานหลัก

อุตสาหกรรมหลักและการประยุกต์สำหรับสายพานทำความร้อนถัง

สายพานทำความร้อนถังให้บริการในอุตสาหกรรมที่หลากหลายอย่างน่าทึ่ง โดยที่การรักษาอุณหภูมิของของเหลวที่จัดเก็บหรือของเหลวในกระบวนการมีความสำคัญต่อคุณภาพ ความปลอดภัย หรือความต่อเนื่องในการปฏิบัติงาน

การแปรรูปน้ำมัน ก๊าซ และปิโตรเคมี

น้ำมันดิบหนัก น้ำมันเชื้อเพลิง และผลิตภัณฑ์ที่ทำจากแอสฟัลต์จะมีความหนืดสูงหรือแข็งตัวที่อุณหภูมิแวดล้อม ทำให้ไม่สามารถปั๊มหรือแปรรูปได้ ก เข็มขัดทำความร้อนถัง นำไปใช้กับภาชนะจัดเก็บและถังรายวันจะรักษาวัสดุเหล่านี้ที่อุณหภูมิต่ำสุดที่สามารถสูบได้ — โดยทั่วไปคือ 40–80°C สำหรับน้ำมันเชื้อเพลิง และ 130–160°C สำหรับน้ำมันดิน ในการใช้งานแพลตฟอร์มนอกชายฝั่ง สายพานทำความร้อนบนถังเก็บความเย็นด้วยน้ำทะเลป้องกันการเกิดไฮเดรตในท่อก๊าซคอนเดนเสท ซึ่งการระบายความร้อนที่ไม่สามารถควบคุมได้อาจทำให้เกิดการอุดตันซึ่งต้องใช้เวลาหลายวันจึงจะเคลียร์

การผลิตและการจัดเก็บสารเคมี

สารเคมีอุตสาหกรรมหลายชนิดมีจุดเยือกแข็งสูงกว่า 0°C หรือต้องคงไว้ที่อุณหภูมิเฉพาะเพื่อควบคุมความหนืด กรดซัลฟิวริก (จุดเยือกแข็ง 10°C ที่ความเข้มข้น 93%) โซเดียมไฮดรอกไซด์ (จุดเยือกแข็ง 12°C ที่สารละลาย 50%) และกรดฟอสฟอริก (จุดเยือกแข็ง 21°C ที่ความเข้มข้น 85%) เป็นตัวอย่างทั่วไปที่ สายพานทำความร้อนถัง ป้องกันการแช่แข็งที่มีราคาแพงในพื้นที่จัดเก็บที่ไม่ได้รับความร้อน การใช้งานในอุตสาหกรรมเคมียังใช้เข็มขัดทำความร้อนเพื่อรักษาถังปฏิกิริยาที่อุณหภูมิที่สูงขึ้นอย่างแม่นยำในระหว่างการประมวลผลเป็นชุด ซึ่งการเบี่ยงเบนของอุณหภูมิแม้แต่ ±5°C อาจส่งผลต่อคุณภาพหรือผลผลิตของผลิตภัณฑ์

การผลิตอาหารและเครื่องดื่ม

ไขมันและน้ำมันที่บริโภคได้ (น้ำมันมะพร้าวละลายที่อุณหภูมิ 24°C สเตียรินจากปาล์มที่อุณหภูมิ 44°C) ช็อกโกแลต น้ำผึ้ง และน้ำเชื่อม ต้องมีการรักษาอุณหภูมิที่แม่นยำระหว่างการเก็บและขนย้าย ซิลิโคนเกรดอาหาร สายพานทำความร้อนถัง ได้รับการรับรองมาตรฐาน FDก 21 CFR และ EU Regulation 10/2011 ช่วยรักษาผลิตภัณฑ์เหล่านี้ให้มีอุณหภูมิในการประมวลผลที่เหมาะสมที่สุดโดยไม่เสี่ยงต่อการปนเปื้อน ในการใช้งานในการผลิตเบียร์และผลิตภัณฑ์นม เข็มขัดทำความร้อนจะรักษาอุณหภูมิถังหมักให้อยู่ภายในจุดที่กำหนดแคบ (±0.5°C ในการหมักที่แม่นยำ) ซึ่งจะกำหนดคุณลักษณะของผลิตภัณฑ์และกิจกรรมของจุลินทรีย์ได้โดยตรง

การบำบัดน้ำและโครงสร้างพื้นฐานของเทศบาล

การป้องกันการแช่แข็งเป็นตัวขับเคลื่อนหลักสำหรับ เข็มขัดทำความร้อนถัง ใช้ในการบำบัดน้ำ ถังเก็บน้ำ ถังจ่ายสารเคมี (สำหรับคลอรีน ฟลูออไรด์ และสารตกตะกอน) และถังกรองน้ำล้างย้อนในการติดตั้งในสภาพอากาศหนาวเย็น จำเป็นต้องได้รับความร้อนในช่วงฤดูหนาวเพื่อป้องกันความเสียหายจากการแข็งตัว สายพานทำความร้อนแบบควบคุมตัวเองของ PTC เหมาะอย่างยิ่งกับการใช้งานนี้เป็นพิเศษ เนื่องจากสามารถปล่อยพลังงานไว้ได้ตลอดทั้งปี โดยใช้พลังงานน้อยที่สุดในสภาพอากาศที่อบอุ่น และเพิ่มเอาต์พุตโดยอัตโนมัติเมื่ออุณหภูมิลดลง

การผลิตยาและเทคโนโลยีชีวภาพ

การสังเคราะห์ API (ส่วนผสมทางเภสัชกรรมที่ออกฤทธิ์) มักต้องการการควบคุมอุณหภูมิที่แม่นยำของภาชนะเครื่องปฏิกรณ์และถังเก็บระดับกลางที่กักเก็บตัวทำละลาย รีเอเจนต์ และสารตัวกลาง เข็มขัดทำความร้อนซิลิโคนที่เข้ากันได้กับห้องคลีนรูมพร้อมฮาร์ดแวร์สแตนเลสเป็นอุปกรณ์มาตรฐานในสภาพแวดล้อมทางเภสัชกรรม cGMP (แนวปฏิบัติที่ดีในการผลิตในปัจจุบัน) ความสม่ำเสมอของอุณหภูมิบนพื้นผิวภาชนะเป็นพารามิเตอร์การตรวจสอบที่สำคัญ — สายพานทำความร้อนเกรดยาระดับพรีเมียมทำให้อุณหภูมิพื้นผิวภายในมีความสม่ำเสมอ ±3°ซ ทั่วทั้งบริเวณสายพาน รองรับข้อกำหนดความสม่ำเสมอของกระบวนการของโปรโตคอลคุณสมบัติ IQ/OQ/PQ

สายพานทำความร้อนถังกับวิธีการทำความร้อนแบบอื่น: การเปรียบเทียบเชิงปฏิบัติ

การทำความเข้าใจว่าสายพานทำความร้อนของถังเปรียบเทียบกับวิธีการทำความร้อนถังทางเลือก เช่น เครื่องทำความร้อนแบบจุ่ม คอยล์ไอน้ำ เทปติดตามความร้อน และระบบหมุนเวียน ถือเป็นสิ่งสำคัญในการเลือกโซลูชันที่มีประสิทธิภาพและคุ้มค่าที่สุด

ตารางที่ 2: การเปรียบเทียบสายพานทำความร้อนของถังกับวิธีการทำความร้อนถังทางเลือกสี่วิธีในด้านความซับซ้อนในการติดตั้ง ความสม่ำเสมอของอุณหภูมิ ประสิทธิภาพการใช้พลังงาน การสัมผัสของไหล และสถานการณ์การใช้งานที่เหมาะสมที่สุด

ข้อได้เปรียบในการติดตั้งแบบไม่รุกรานของ เข็มขัดทำความร้อนถัง มีความสำคัญอย่างยิ่งสำหรับภาชนะที่มีสารเคมี เภสัชภัณฑ์ หรือผลิตภัณฑ์อาหารที่มีฤทธิ์รุนแรง โดยที่องค์ประกอบความร้อนภายในสร้างความเสี่ยงในการปนเปื้อน เพิ่มภาระในการตรวจสอบการทำความสะอาด หรือข้อกังวลด้านความเข้ากันได้ของวัสดุ เครื่องทำความร้อนแบบจุ่ม แม้ว่ามีประสิทธิภาพเชิงความร้อน แต่ต้องมีการเจาะถัง การปิดผนึก และการถอดออกเป็นระยะๆ เพื่อการตรวจสอบ ซึ่งไม่จำเป็นต้องใช้เข็มขัดทำความร้อนภายนอก

วิธีกำหนดขนาดและเลือกสายพานทำความร้อนถัง: พารามิเตอร์ที่สำคัญ

ขนาดของสายพานทำความร้อนถังที่ถูกต้องจำเป็นต้องคำนวณการสูญเสียความร้อนจากถัง พลังงานความร้อนที่เพิ่มขึ้นที่จำเป็นในการเพิ่มเนื้อหาให้เป็นอุณหภูมิเป้าหมายภายในกรอบเวลาที่ต้องการ และจับคู่ข้อกำหนดเหล่านั้นกับสายพานที่มีความหนาแน่นวัตต์และพื้นที่ครอบคลุมที่เหมาะสม

สมการขนาดพื้นฐานคือ:

กำลังไฟฟ้าที่ต้องการ (W) = [M × Cp × ΔT / t] การสูญเสียความร้อน (W)

โดยที่: M = มวลของสิ่งที่บรรจุอยู่ (กก.), Cp = ความจุความร้อนจำเพาะของของไหล (J/kg·K), ΔT = อุณหภูมิที่เพิ่มขึ้นที่ต้องการ (K), t = เวลาที่ใช้ในการทำความร้อนที่อนุญาต (วินาที), การสูญเสียความร้อน = การสูญเสียความร้อนผ่านผนังภาชนะที่ไม่มีฉนวนและพื้นผิวด้านบน/ล่าง

ตัวอย่างการปฏิบัติ: น้ำมันปาล์มถังเหล็กขนาด 200 ลิตร (Cp พรีเมี่ยม 2,000 จูล/กก.เคล ความหนาแน่น พรีเมี่ยม 900 กก./ลบ.ม. จะต้องได้รับความร้อนจาก 15°C ถึง 45°C ใน 4 ชั่วโมง โดยมีอุณหภูมิแวดล้อม 5°C และมีฉนวนน้อยที่สุด:

• น้ำหนักสิ่งของที่บรรจุอยู่: 200 × 0.9 = 180 กก
• พลังงานความร้อน: 180 × 2,000 × 30 = 10,800,000 J = 3,000 Wh
• กำลังทำความร้อนที่ต้องการ: 3,000 Wh / 4 ชม. = 750 W
• การสูญเสียความร้อนโดยประมาณ (ถังขนาด 200 ลิตรไม่มีฉนวนที่ ΔT=35°C): ประมาณ 200–350 วัตต์
• กำลังสายพานที่ต้องการทั้งหมด: ประมาณ 1,000–1,100 วัตต์

สายพานทำความร้อนแบบดรัมยางซิลิโคน 1,200 W มาตรฐานจะต้องมีขนาดที่ถูกต้องสำหรับการใช้งานนี้ โดยมีพื้นที่ว่างด้านบน 10–20% เพื่อพิจารณาความแปรปรวนในสภาวะแวดล้อม

พารามิเตอร์การเลือกเพิ่มเติมได้แก่:

• แรงดันไฟฟ้า: แรงดันไฟฟ้ามาตรฐานของแหล่งจ่ายไฟ 120V, 240V หรือ 480V (เฟสเดียวหรือสามเฟส) จะต้องตรงกับโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่ สายพานสามเฟสเป็นเรื่องปกติสำหรับการติดตั้งทางอุตสาหกรรมที่มีกำลังสูงกว่า 3 kW
• การจำแนกประเภทพื้นที่อันตราย: หากการติดตั้งอยู่ในพื้นที่โซน 1 หรือโซน 2 ATEX/IECEx (ไอระเหยหรือฝุ่นที่ติดไฟได้) สายพานทำความร้อนต้องมีใบรับรอง Ex ที่เหมาะสม (เช่น ระดับ Ex e, Ex d หรือ Ex n) ห้ามใช้เข็มขัดทำความร้อนมาตรฐานในสภาพแวดล้อมที่เป็นอันตราย
• ประเภทตัวควบคุมอุณหภูมิ: เทอร์โมสตัทเปิด/ปิดเพียงพอสำหรับการป้องกันการแช่แข็งและการบำรุงรักษาอุณหภูมิที่ไม่สำคัญ ตัวควบคุม PID จำเป็นสำหรับการใช้งานด้านเภสัชกรรม ความปลอดภัยของอาหาร หรือกระบวนการที่มีความแม่นยำ
• วัสดุเรือและสภาพพื้นผิว: พื้นผิวที่ขรุขระจะลดประสิทธิภาพการสัมผัสความร้อน วัสดุเชื่อมต่อในการระบายความร้อน (TIM) เช่น แผ่นนำความร้อนหรือแผ่นซิลิโคนที่เข้ากันช่วยเพิ่มการถ่ายเทความร้อนไปยังพื้นผิวภาชนะที่หยาบ สึกกร่อน หรือไม่สม่ำเสมอได้อย่างมาก

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งเพื่อประสิทธิภาพและความปลอดภัยสูงสุด

การติดตั้งสายพานทำความร้อนถังอย่างเหมาะสมทำให้เกิดความแตกต่างส่วนใหญ่ระหว่างระบบที่รักษาอุณหภูมิเป้าหมายอย่างมีประสิทธิภาพกับระบบที่ใช้พลังงานส่วนเกิน ทำให้เกิดความร้อนไม่สม่ำเสมอ หรือทำงานล้มเหลวก่อนเวลาอันควร

• ทำความสะอาดพื้นผิวภาชนะก่อนการติดตั้ง: ขจัดสนิม ตะกรัน สิ่งสกปรก และน้ำมันออกจากบริเวณที่สัมผัส การปนเปื้อนบนพื้นผิวแม้แต่ชั้นบางๆ ก็ทำหน้าที่เป็นฉนวนความร้อน ส่งผลให้ประสิทธิภาพการถ่ายเทความร้อนลดลง 10–30% สำหรับภาชนะที่ทำจากเหล็ก การแปรงลวดกับโลหะเปลือยและทาแผ่นนำความร้อนบางๆ ก่อนการติดตั้งสายพานถือเป็นแนวปฏิบัติที่ดีที่สุด
• เพิ่มพื้นที่สัมผัสสูงสุด: สายพานควรวางราบกับพื้นผิวภาชนะโดยไม่มีช่องว่างอากาศ สำหรับพื้นผิวที่ไม่สม่ำเสมอเล็กน้อย ให้ใช้สายรัดหรือสายรัดเพื่อตึงสายพานให้เท่าๆ กัน แทนที่จะพึ่งกาวเพียงอย่างเดียว ช่องว่างอากาศจะสร้างจุดร้อนในส่วนประกอบสายพานที่ช่วยเร่งการเสื่อมสภาพ
• กlways add external insulation: หากไม่มีฉนวนหุ้มเหนือสายพานทำความร้อน ความร้อนที่เกิดขึ้นมากถึง 50% จะสูญเสียไปกับการพาความร้อนของอากาศโดยรอบ การพันสายพานและภาชนะด้วยฉนวนขนแร่ โฟม หรือไฟเบอร์กลาสที่มีความหนาอย่างน้อย 25–50 มม. โดยทั่วไปจะช่วยลดการใช้พลังงานได้ 40–60% เมื่อเทียบกับการติดตั้งแบบไม่มีฉนวน
• วางตำแหน่งเทอร์โมคัปเปิ้ลหรือเซ็นเซอร์ให้ถูกต้อง: เซ็นเซอร์อุณหภูมิควรติดตั้งอยู่บนผนังถัง — ไม่ใช่บนพื้นผิวสายพาน — เพื่อวัดอุณหภูมิถัง/ของเหลวตามจริง แทนที่จะเป็นอุณหภูมิพื้นผิวของสายพาน การวางตำแหน่งเซ็นเซอร์ระหว่างสายพานและภาชนะ (บนผนังภาชนะ) ให้การอ่านที่แม่นยำที่สุดเพื่อวัตถุประสงค์ในการควบคุม
• ติดตั้งคัตเอาต์นิรภัยที่อุณหภูมิสูง: กlways fit an independent over-temperature safety device (a separate thermal cutoff or thermostat set 20–30°C above the target setpoint) in addition to the primary temperature controller. This protects against controller failure leading to runaway overheating.
• ปฏิบัติตามรหัสการติดตั้งระบบไฟฟ้า: สายพานทำความร้อนถังต้องเชื่อมต่อโดยช่างไฟฟ้าที่ผ่านการรับรองตามมาตรฐาน NEC (USA), IEC 60519 หรือรหัสไฟฟ้าท้องถิ่นที่เกี่ยวข้อง การป้องกันวงจรขัดจังหวะกราวด์ (GFCI) จำเป็นสำหรับการติดตั้งกลางแจ้งหรือพื้นที่เปียก

คำถามที่พบบ่อยเกี่ยวกับสายพานทำความร้อนถัง

ถาม: สายพานทำความร้อนถังสามารถใช้กับถังพลาสติกและ IBC ได้หรือไม่

ใช่ แต่มีข้อแม้ที่สำคัญ สำหรับถังพลาสติก — โดยทั่วไปคือ HDPE หรือโพลีโพรพีลีน — ความหนาแน่นของวัตต์สูงสุดจะต้องถูกจำกัดอย่างระมัดระวัง เพื่อป้องกันไม่ให้สายพานเกินอุณหภูมิการเบี่ยงเบนความร้อนของพลาสติก (HDT) HDPE อ่อนตัวลงเหนือ 80°C; โพรพิลีนสูงกว่า 100°C สำหรับภาชนะพลาสติก ให้ใช้สายพานซิลิโคนความหนาแน่นวัตต์ต่ำ (0.3–0.8 วัตต์/ซม.²) ที่มีการควบคุมอุณหภูมิที่แม่นยำ เพื่อรักษาอุณหภูมิพื้นผิวภาชนะให้ต่ำกว่า HDT ของพลาสติก ห้ามใช้สายพานความหนาแน่นวัตต์สูงที่ออกแบบมาสำหรับถังโลหะบนภาชนะพลาสติก เพราะความร้อนสูงเกินไปเฉพาะจุดจะทำให้ภาชนะเสียรูปอย่างถาวร

ถาม: สายพานทำความร้อนของถังมีอายุการใช้งานนานเท่าใด

อายุการใช้งานขึ้นอยู่กับอุณหภูมิในการทำงาน รอบการทำงาน และคุณภาพการติดตั้งเป็นอย่างมาก สายพานทำความร้อนยางซิลิโคนที่ทำงานที่อุณหภูมิปานกลาง (ต่ำกว่า 150°C) โดยมีรอบการทำงาน 50% และโดยทั่วไปแล้วฉนวนที่เหมาะสมจะช่วยให้บรรลุผลสำเร็จ 5-10 ปี ของอายุการใช้งาน สายพานที่ทำงานที่หรือใกล้อุณหภูมิพิกัดสูงสุดอย่างต่อเนื่องจะมีอายุการใช้งานสั้นลงอย่างมาก — ฉนวนซิลิโคนและขดลวดส่วนประกอบมีประสบการณ์เร่งการเสื่อมสภาพจากความร้อนที่สูงกว่า 80% ของอุณหภูมิสูงสุดพิกัด แนะนำให้ตรวจสอบการแตกร้าว การหลุดร่อน หรือการเปลี่ยนสีของเสื้อนอกเป็นระยะๆ เป็นประจำทุกปี

ถาม: สายพานทำความร้อนถังและเทปติดตามความร้อนในท่อแตกต่างกันอย่างไร

สายพานทำความร้อนถังได้รับการออกแบบมาเพื่อพันตัวถังทรงกระบอกของถังและส่งความร้อนในพื้นที่บนพื้นผิวกว้าง โดยสายพานให้ความร้อนทั้งหมดมีกำลังรวมสูงกว่ามาก (โดยทั่วไปคือ 500 W ถึง 5 kW ) และถูกสร้างขึ้นเป็นชุดประกอบแบบแถบแบนด์ที่สมบูรณ์พร้อมขนาดที่กำหนด เทปติดตามความร้อนของท่อเป็นองค์ประกอบที่มีความยืดหยุ่นอย่างต่อเนื่องซึ่งออกแบบมาเพื่อให้วิ่งตามความยาวของท่อ โดยรักษาอุณหภูมิตลอดเส้นทางเชิงเส้น ในขณะที่เทปติดตามความร้อนสามารถพันรอบๆ ถังขนาดเล็กได้ในการใช้งานบางประเภท สายพานทำความร้อนสำหรับถังโดยเฉพาะให้การกระจายความร้อนที่สม่ำเสมอทั่วทั้งพื้นผิวถังมากกว่า และเหมาะสมกว่าในการรักษาอุณหภูมิของเหลวจำนวนมากในภาชนะจัดเก็บ

ถาม: สายพานทำความร้อนถังทำงานบนถังหุ้มฉนวนหรือไม่

ใช่ — และในความเป็นจริง การเพิ่มฉนวนภายนอกบนเข็มขัดทำความร้อนบนถังที่มีฉนวนอยู่แล้วยังคงมีประโยชน์ สายพานทำความร้อนได้รับการติดตั้งบนพื้นผิวด้านนอกของถัง ใต้ฉนวนหุ้ม ฉนวนภายนอกเหนือสายพานทำความร้อนถือเป็นสิ่งสำคัญโดยไม่คำนึงถึงฉนวนภายในของถัง เนื่องจากจะป้องกันการสูญเสียความร้อนจากสายพานออกไปสู่อากาศโดยรอบ สำหรับถังที่มีการหุ้มฉนวนโฟมหรือขนแร่อยู่แล้ว โดยทั่วไปจะติดตั้งสายพานโดยการถอดส่วนหุ้มในโซนการติดตั้งออกชั่วคราว จากนั้นติดสายพานกับผนังภาชนะเปลือย จากนั้นกลับคืนสู่สภาพการหุ้มบนชุดสายพาน

ถาม: เข็มขัดทำความร้อนถังหนึ่งสามารถให้ความร้อนแก่เนื้อหาทั้งหมดในถังขนาดใหญ่อย่างสม่ำเสมอได้หรือไม่

เข็มขัดทำความร้อนเส้นเดียวที่วางอยู่ที่ความสูงหนึ่งถังขนาดใหญ่จะสร้างความลาดชันของอุณหภูมิ — อุ่นขึ้นใกล้กับโซนสายพาน และเย็นลงไปทางด้านบนและด้านล่าง สำหรับถังที่มีขนาดใหญ่กว่าประมาณ 500 ลิตร การใช้สายพานหลายเส้นกระจายในแนวตั้งที่ระยะห่าง 30–40 ซม. หรือการติดตั้งแจ็คเก็ตทำความร้อนแบบเต็มความสูงซึ่งครอบคลุมผนังทรงกระบอกส่วนใหญ่ของถัง จะทำให้อุณหภูมิมีความสม่ำเสมอดีขึ้นอย่างมาก อีกทางหนึ่ง การรวมสายพานทำความร้อนวัตต์ต่ำเข้ากับปั๊มหมุนเวียนหรือเครื่องกวนเชิงกลในถังจะช่วยเร่งการกระจายความร้อนและเอาชนะการแบ่งชั้นความร้อน

ถาม: สายพานทำความร้อนของถังปลอดภัยเมื่อใช้กับของเหลวไวไฟหรือไม่

สายพานทำความร้อนถังมาตรฐานไม่ได้รับการรับรองให้ใช้กับของเหลวไวไฟหรือในพื้นที่จัดประเภทอันตราย สำหรับการใช้งานที่เกี่ยวข้องกับตัวทำละลาย เชื้อเพลิง หรือสารเคมีที่ติดไฟได้ ซึ่งส่วนผสมของไอและอากาศอาจมีความเข้มข้นที่ระเบิดได้ (ATEX โซน 1 หรือโซน 2) ต้องใช้เฉพาะเข็มขัดทำความร้อนที่ได้รับการรับรอง ATEX/IECEx พร้อมกลุ่มอุปกรณ์ที่เหมาะสมและพิกัดระดับอุณหภูมิ (คลาส T) เท่านั้น ต้องเลือกคลาส T เพื่อให้อุณหภูมิพื้นผิวสูงสุดของสายพานไม่เกินอุณหภูมิที่ติดไฟได้อัตโนมัติของสารไวไฟที่ไวไฟที่สุดที่มีอยู่ โดยมีระยะขอบด้านความปลอดภัยที่เหมาะสม

สรุป: การเลือกสายพานทำความร้อนถังที่เหมาะสมเพื่อความน่าเชื่อถือในระยะยาว

A เข็มขัดทำความร้อนถัง เป็นหนึ่งในเครื่องมือที่คุ้มค่าและอเนกประสงค์ที่สุดในการรักษาอุณหภูมิของกระบวนการ ป้องกันความเสียหายจากการแช่แข็ง และการควบคุมความหนืดของของเหลวที่เก็บไว้ในการใช้งานทางอุตสาหกรรมที่หลากหลาย การติดตั้งแบบไม่รุกล้ำ ตัวเลือกการกำหนดค่าที่ยืดหยุ่น และความเข้ากันได้กับภาชนะทรงกระบอกหรือใกล้ทรงกระบอกแทบทุกชนิด ทำให้สายพานทำความร้อนเป็นตัวเลือกที่ต้องการเมื่อเครื่องทำความร้อนแบบจุ่ม คอยล์ไอน้ำ หรือระบบหมุนเวียนไม่สามารถใช้งานได้จริงหรือซับซ้อนโดยไม่จำเป็น

การใช้งานที่ประสบความสำเร็จขึ้นอยู่กับขนาดกำลังที่ถูกต้องตามการคำนวณภาระความร้อนจริง การเลือกเทคโนโลยีการทำความร้อนที่เหมาะสมสำหรับช่วงอุณหภูมิและสภาพแวดล้อมทางเคมี การติดตั้งที่เหมาะสมพร้อมฉนวนภายนอก และการควบคุมอุณหภูมิที่แม่นยำ สายพานทำความร้อนถังที่ระบุและติดตั้งอย่างถูกต้องซึ่งมีฉนวนคุณภาพอยู่ด้านบน โดยทั่วไปแล้ว จะให้ประสิทธิภาพการใช้พลังงานที่ 85–95% ซึ่งหมายความว่ากำลังไฟฟ้าอินพุตส่วนใหญ่จะไปถึงสิ่งที่อยู่ภายในถัง แทนที่จะสูญเสียสู่ชั้นบรรยากาศ

ไม่ว่าการใช้งานของคุณจะเป็นการป้องกันความเย็นเยือกสำหรับโรงบำบัดน้ำในชนบท การบำรุงรักษาน้ำมันปาล์มที่อุณหภูมิในกระบวนการผลิตในโรงงานอาหาร หรือการเก็บน้ำมันดิบหนักที่สามารถสูบได้ในคลังนอกชายฝั่ง มีโครงแบบสายพานทำความร้อนของถังที่ออกแบบมาเพื่อให้ตรงตามความต้องการ — และการจับคู่การกำหนดค่านั้นอย่างแม่นยำกับเงื่อนไขเฉพาะของคุณเป็นกุญแจสำคัญในการดำเนินงานที่เชื่อถือได้และประหยัดพลังงานมานานหลายปี
